无压烧结碳化硅（SSiC）薄片｜性能参数 + 主流厂家
一、核心基础性能参数（行业通用标准）
- 密度：3.10～3.18g/cm³，致密度≥98%
- 维氏硬度：≥2000HV，耐磨接近金刚石
- 三点抗弯强度：≥350MPa，高温 1500℃力学性能稳定
- 导热系数：120～160W/(m・K)，低热膨胀、抗热震优异
- 耐蚀性：耐强酸、强碱、氢氟酸腐蚀，高纯无杂质析出
- 常规薄片厚度：0.5mm、1mm、2mm、3mm、5～20mm，可精密磨削、抛光、异形开孔定制
- 平整度：精密抛光面翘曲度可控制≤50μm，适配半导体散热、光学载台、精密工装

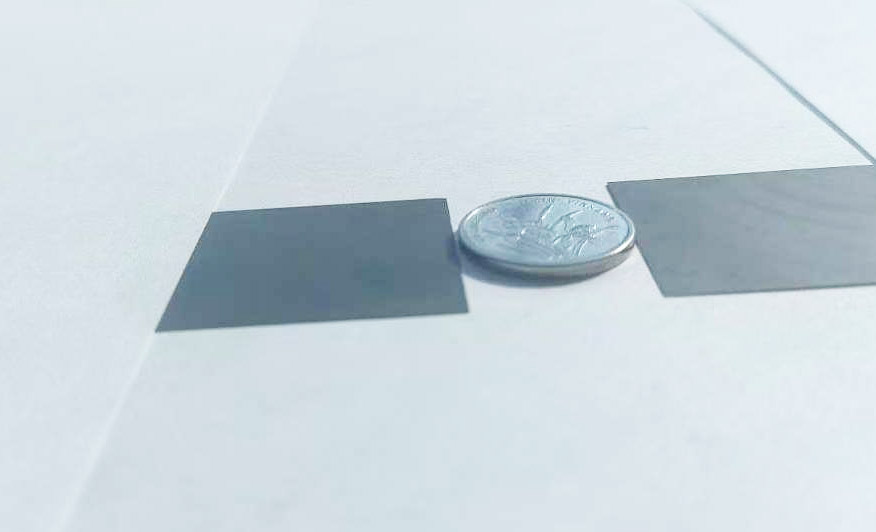

碳化硅薄片
二、主要应用场景
- 新能源 / 半导体：功率模块散热基板、晶圆承载薄片、高温隔热垫片、真空设备绝缘件
- 精密检测行业：CCD 光学筛选机耐磨载片、玻璃盘耐磨衬片、高精度定位工装垫板
- 化工环保：耐腐蚀密封薄片、换热器薄板、强腐蚀工况耐磨衬板
- 高温窑炉：隔热承烧板、耐火垫片、热电偶保护垫板
三、山东潍坊本地源头厂家

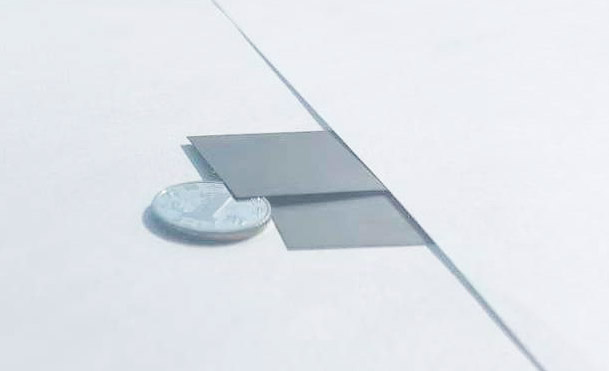

无压烧结碳化硅薄片
1.山东矩众陶瓷科技有限公司（潍城区）
- 工艺：自研无压烧结气氛炉，可做0.5mm 超薄 SSiC 薄片、镜面精密抛光、异形铣削开孔
- 优势：山东本地 多年碳化硅厂，适配光学筛选、新能源散热薄片
- 产能：生产方形、圆形、异形碳化硅薄片，公差 ±0.01mm 精密磨削
2.潍坊奥诺新材料有限公司（坊子区）
- 主打高密度无压烧结碳化硅薄板，致密度 99.2%，低孔隙率，适合强腐蚀、高导热工况
- 可做大尺寸薄片（最大 600×600mm），针对 CCD 设备耐磨衬片、高温承烧板成熟量产
3.潍坊驰美精细陶瓷有限公司（坊子区）
- 自产高纯 SiC 超细粉 + 全套无压烧结产线，原材料自主可控，薄片批次稳定性强
四、全国高端精密厂家（半导体、车规级超高精度薄片）
1. 南通三责新材料（南通・高端半导体级）
- 优势：超细晶粒高纯无压烧结碳化硅，薄片翘曲度≤30μm，可 4/6 英寸晶圆级基板、镜面抛光，耐等离子刻蚀，适配半导体、精密光学高端场景
- 擅长：超薄大尺寸薄片、高精度异形碳化硅结构件
2. 浙江海合精密陶瓷
- 主打车规级碳化硅散热薄片，温度循环稳定性强，批量良率 92% 以上，厚度最薄可做到 0.3mm，功率模块 DBC 基板配套薄片

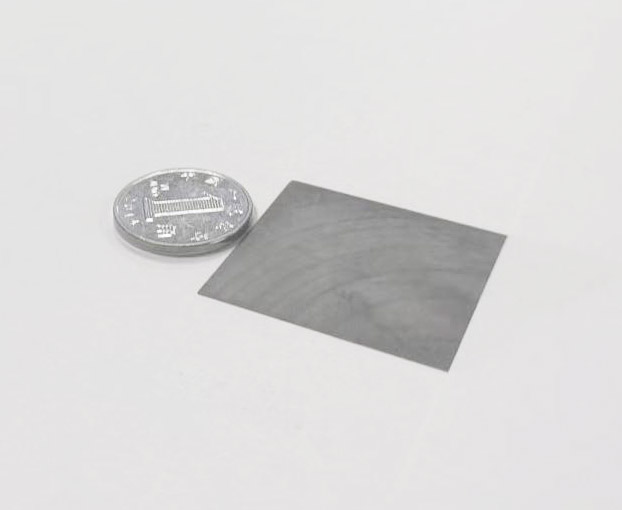

碳化硅薄片
五、采购选型避坑要点
- 区分工艺：无压烧结 SSiC≠反应烧结 SiSiC，SSiC 导热、耐蚀、纯度更高，适合薄片精密场景；反应烧结易渗硅，不能用于半导体、高纯工况
- 薄片必选：真空气氛无压烧结 + 等静压成型，避免干压成型导致薄板烧结翘曲、密度不均
-
精度选择：
- 普通耐磨工装：普通精磨面，公差 ±0.05mm
- CCD 光学、半导体散热：镜面抛光，平面度≤50μm，厚度公差 ±0.01mm
4. 优先选择可提供：密度、抗弯、导热系数第三方检测报告的厂家，避免小作坊劣质低致密薄片出现变形、漏检、腐蚀失效
